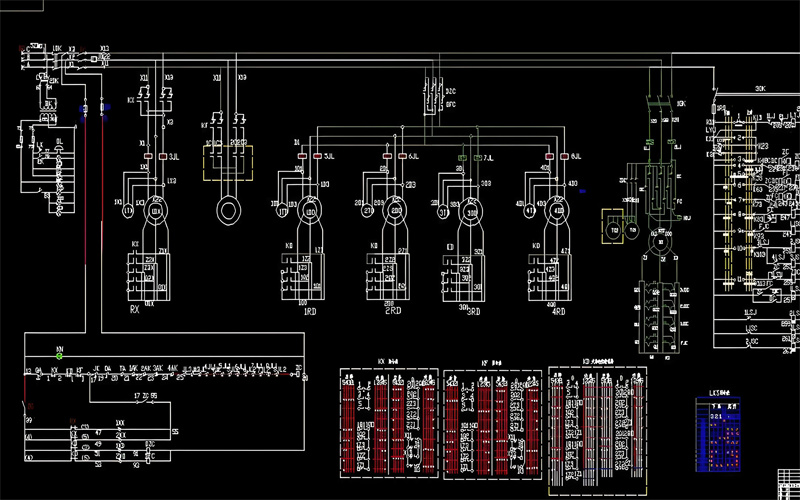

双梁起重机设备电器原理图中的字母的代表含义
发布时间：2024-08-01点击量：40
双梁起重机作为一种重要的起重设备，其电器原理图中的字母符号蕴含着丰富的信息，对于理解和维护设备的电气系统至关重要。
在双梁起重机的电器原理图中，“U”“V”“W”依旧代表三相电源的相线。这三根相线为整个电气系统提供动力，确保电机等设备能够正常运转。
“L1”“L2”“L3”也是常见的相线标识，与“U”“V”“W”类似，用于明确电源的接入线路。
“N”表示零线，它在电路中起到回流电流的作用，与相线共同构成完整的回路。
“PE”代表保护接地，用于保障电气设备和人员的安全，防止漏电造成危险。
“FU”通常表示熔断器。当电路中出现过大的电流时，熔断器会熔断，从而切断电路，保护其他电器元件不受损坏。例如，如果电机发生短路，过大的电流会使熔断器“FU”迅速熔断，避免故障扩大。
“KM”代表接触器，是控制电机启动、停止和正反转的重要元件。不同编号的接触器，如“KM1”“KM2”，分别控制着不同的电路或电机。
“KA”一般表示继电器。继电器可以实现信号的转换、放大和控制，在电路中起到多种辅助控制的作用。
“KT”是时间继电器，能够按照预设的时间来控制电路的通断。比如在双梁起重机的制动控制中，时间继电器可以确保制动在合适的时间施加，以实现平稳停车。
“SB”代表按钮，包括启动按钮、停止按钮、急停按钮等。操作人员通过按下不同的按钮来下达指令，控制起重机的动作。
“SQ”通常指行程开关。当起重机的运动部件到达特定位置时，会触发行程开关，从而改变电路状态，实现限位保护或其他控制功能。
“FR”表示热继电器，用于对电机进行过载保护。当电机长时间过载运行，导致电流过大、温度升高时，热继电器会动作，断开电路，保护电机不被烧毁。
以双梁起重机的起升机构为例，当操作人员按下起升启动按钮“SB1”时，接触器“KM1”吸合，电机通过“U”“V”“W”相线接通电源，开始正转，实现货物的起升。同时，热继电器“FR1”实时监测电机的电流，一旦出现过载情况，它会断开接触器“KM1”，停止电机运行。当货物上升到上限位置时，触发上限行程开关“SQ1”，接触器“KM1”释放，电机停止运转，防止过度起升。 综上所述，熟悉双梁起重机电器原理图中字母的代表含义，对于设备的安装调试、故障诊断与维修以及日常的维护保养都具有极其重要的意义。只有深入理解这些符号所代表的电气元件和功能，才能确保双梁起重机的安全、稳定和高效运行
