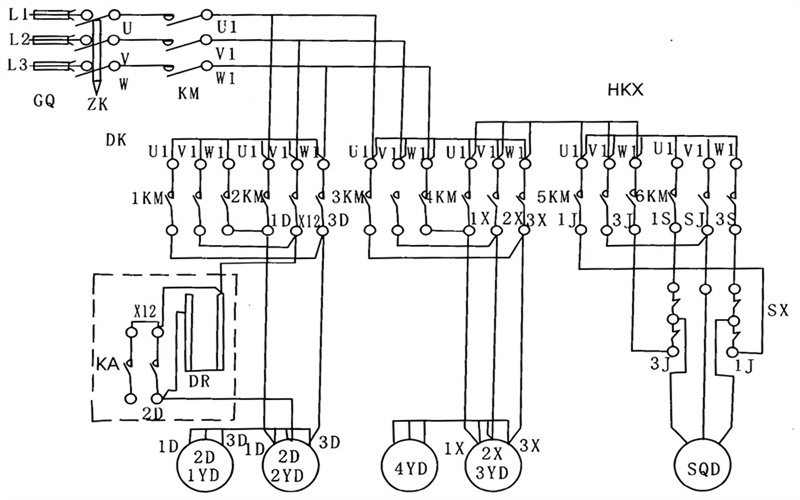

起重设备单梁起重机电器原理图中字母的代表含义
发布时间：2024-08-01点击量：95
首先，常见的字母“U、V、W”通常代表三相电源的三个相线。这三个相线之间存在着相位差，为电机等设备提供动力。例如，电机的接线端子上标注的 U、V、W，就是用来连接三相电源的。
字母“L”和“N”分别表示火线和零线。火线提供电能，零线则构成回路。在一些控制电路中，我们能看到它们的身影，以确保电路的正常供电。
“M”往往代表电动机。单梁起重机中的起升电机、运行电机等都会用“M”加上相应的编号来表示，如“M1”“M2”等。
“QF”通常表示断路器。它的作用是在电路发生过载、短路等故障时，迅速切断电源，保护设备和人员的安全。
“KM”一般代表接触器。接触器用于接通和断开电路，控制电机的启动、停止以及正反转等操作。
“FR”则代表热继电器。它能够对电机进行过载保护，当电机过载运行时，热继电器会动作，断开电路，防止电机烧毁。
