搬运设备电动葫芦原理图中字母的代表含义详解
发布时间：2024-08-01点击量：51
电动葫芦作为一种常见的起重设备，其原理图中的字母符号具有特定的含义，对于理解其工作原理、故障诊断和维护保养至关重要。

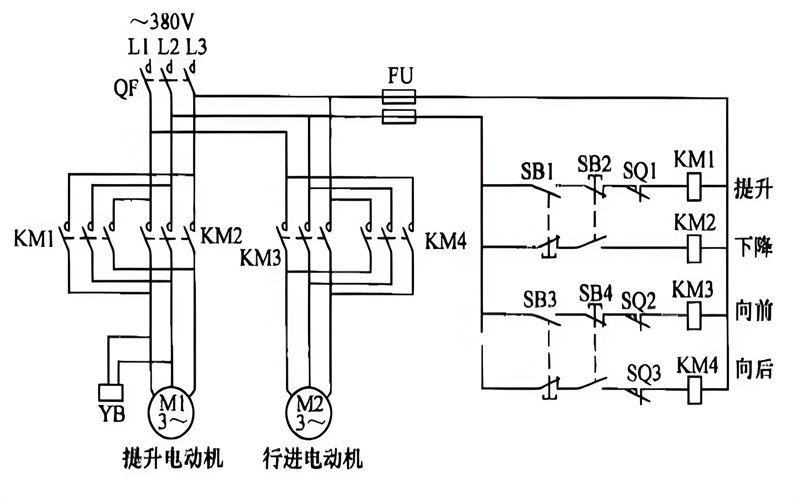

在电动葫芦的原理图中，“M”通常代表电动机。电动机是电动葫芦的核心动力部件，通过电能转化为机械能，实现起升、下降和运行等动作。不同的电动葫芦可能会有多个电动机，分别用于不同的功能，如起升电动机“M1”和运行电动机“M2”。
“QF”表示断路器。断路器在电路中起到保护作用，当电路中出现短路、过载等严重故障时，QF 会自动跳闸，迅速切断电源，以保护电器设备和电路不受损坏。例如，如果电动葫芦的电动机发生短路，QF 会立即断开电路，防止电流过大引发火灾或损坏其他设备。
“KM”代表接触器。接触器是一种用于频繁接通和断开电路的电器元件。在电动葫芦中，接触器用于控制电动机的启动、停止和正反转。通过接触器的吸合和释放，实现对电动机电源的接通和断开。例如，当按下上升按钮时，对应的接触器 KM1 吸合，电动机接通电源开始正转，实现起升动作；当按下下降按钮时，接触器 KM2 吸合，电动机反转，实现下降动作。
“FR”表示热继电器。热继电器主要用于电动机的过载保护。当电动机长时间过载运行，电流超过额定值，热继电器内部的双金属片受热弯曲，触发触点动作，断开接触器的控制电路，使电动机停止运行，从而保护电动机不被烧毁。假设电动葫芦在起升重物时，由于重物过重或其他原因导致电动机过载，FR 会及时动作，避免电动机过热损坏。
“SB”代表按钮。按钮是操作人员与电路之间的交互接口，通过按下不同的按钮，向电路发送控制指令。常见的按钮有启动按钮“SB1”、停止按钮“SB2”、上升按钮“SB3”、下降按钮“SB4”等。例如，当按下启动按钮 SB1 时，电路接通，为后续的操作做好准备；当按下停止按钮 SB2 时，电路断开，电动葫芦停止运行。
“KT”表示时间继电器。时间继电器可以按照预设的时间来控制电路的通断。在电动葫芦中，时间继电器可能用于实现延时启动、延时停止或其他与时间相关的控制功能。比如，在电动葫芦的制动过程中，可以使用时间继电器 KT 来控制制动装置在电动机停止运行后的一定时间内施加制动力，以实现平稳制动。
“FU”代表熔断器。熔断器是一种简单有效的过电流保护元件，当电路中的电流超过熔断器的额定电流时，熔断器的熔体熔断，切断电路，起到保护作用。熔断器通常用于保护电路中的局部支路或弱电部分。
此外，还有一些其他常见的字母符号，如“L”表示相线（火线），“N”表示中性线（零线），“PE”表示保护接地线等。
为了更好地理解这些字母符号的含义，我们以一个简单的电动葫芦起升控制电路为例。当操作人员按下启动按钮 SB1 时，接触器 KM1 线圈得电，KM1 主触点闭合，起升电动机 M1 接通电源开始正转，电动葫芦实现上升动作。同时，KM1 的辅助触点闭合，实现自锁，保持电路的接通状态。当上升到指定位置时，操作人员按下停止按钮 SB2，接触器 KM1 线圈失电，KM1 主触点和辅助触点断开，电动机 M1 断电停止运转。
在实际的电动葫芦使用过程中，如果出现故障，通过对原理图中字母符号所代表的电器元件进行检测和分析，可以快速定位故障点，并采取相应的维修措施。例如，如果电动葫芦无法上升，首先检查上升按钮 SB3 是否正常，然后检查接触器 KM1 是否吸合，再检查热继电器 FR1 是否动作，以及电动机 M1 是否损坏等。
总之，深入理解电动葫芦原理图中字母的代表含义，有助于我们更好地掌握电动葫芦的电气工作原理，提高设备的使用效率和安全性，同时也能够更有效地进行故障诊断和维修保养工作，延长电动葫芦的使用寿命，确保其在工业生产和建设中的可靠运行。
